Qualität, Innovation & Sicherheit

Sicherungselemente

Ihr Vorteil in weiten Bereichen der Elektrotechnik

G-Renkverschlusskappen

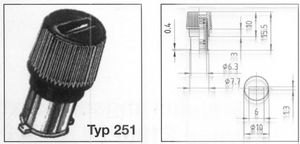

G-Renkverschlusskappe Typ 251

Verwendbar für G-Schmelzeinsätze 5 X 20 nach DIN 41660
6,3 A / 250 V

Werkstoff: PA 66 – GF 25
Metallteile: Kupferlegierung
Oberfläche: i/Sn
VPE: 100

Sechskantmutter Typ 217

als Befestigungselement für Sicherungsunterteil 217

M 16 x 1
SW 22, H = 5

Werkstoff: PBT – GF 30
VPE: 100

G-Sicherungsunterteile

G-Sicherungsunterteil TYP 217

DIN 41677 (für unverwechselbare Einsätze) plombierbar
Rüttelsichere Ausführung / 6,3 A / 250 V

Werkstoff: PA66-GF25, UL94-V0
Metallteile: Kupferlegierung Korrosionsgeschützt
Anschlüsse: Lötbar verzinnt

G-Sicherungsunterteil Typ 210

DIN 41673
6,3 A / 250 V flach

Werkstoff: PA66-GF25, UL94-V0
Metallteile: Kupferlegierung, Korrosionsgeschützt
Anschlüsse: Lötbar verzinnt
Verwendbare Schraubkappen: 219 und 234

G-Sicherungseinsatzträger

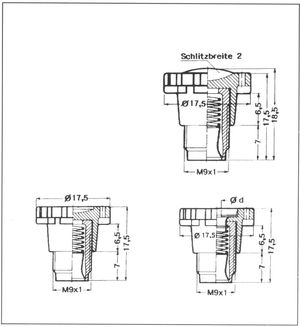

G-Sicherungseinsatzträger Typ 235

DIN 41676; Rüttelsichere Ausführung, plombierbar
6,3 A / 250V

Werkstoff: PA66-GF25, UL94-V0
Metallteile: Kupferlegierung, Korrosionsgeschützt

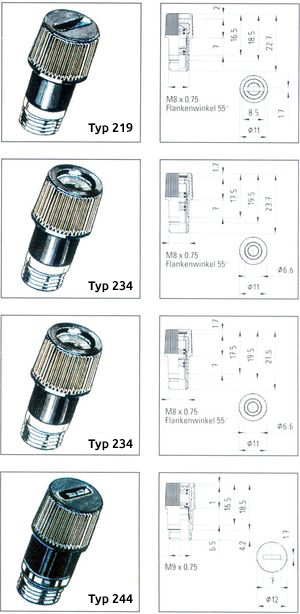

G-Sicherungseinsatzträger Typen 219, 234 u. 244

Werkstoff: PA 66 – GF 25, UL 94 – VO mit extrem erhöhter mechanischer Festigkeit, z.B. gegenüber PF 31.5. Messungen ergaben Steigerungswerte, z.B. beim Zerstördrehmoment von bis zu 100 %.

Metallteile: Kupferlegierung, Korrosionsgeschützt

Anschlüsse: Bei den Ausführungen sind die Oberflächen der entscheidenden Kontaktmetalle mit Zinn (Sn) anstelle von Nickel (Ni) beschichtet. Diese Umstellung erbrachte eine Herabsetzung des Kontaktwiederstandes von Ca. 35 % und mehr!

Die bessere elektrische Leitfähigkeit von Sn zu Ni ist bekannt und wurde hier entsprechend genutzt.

Die Korrosionsbeständigkeit ist bei Sn gut gegenüber der Atmosphäre und bei Feuchtigkeitseinwirkung.

Die Eignung als Oberflächenschutz ist gut, Sn zerfällt nicht.

Einmal in der Fertigung auftretende Glanzunterschiede bei Sn (matt/glänzend) haben keinen Einfluß auf die Qualität. Sn ist hier die bessere Kontaktoberfläche im Vergleich zu Ni.

Bei Schraubkappen mit Sichtfenster wird ein hochwertiges Spezial PC eingesetzt.

Ihre Vorteile:

Hohe Wärmebeständigkeit
Geringe Schrumpfung nach Wärmebelastung
Absolut sicherer Halt des Sichtfensters in der Kappe,
selbst bei extremen Temperaturwechseln
